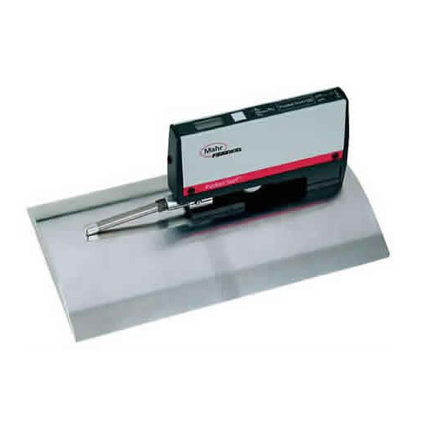

特征-Pocket Surf小型便攜式粗糙度儀
口袋般大小，價格經濟，能對各種表面進行粗糙度測量的便攜式粗糙度儀，一般在生產線、車間、實驗室里使用
制作牢固，外殼采用耐磨的鑄鋁，即使使用數年，對表面的測量仍然精確、可靠。
能測量下列四個參數任意一個：Ra,Rmax/Ry,Rz,且可選擇相互替換
在0.8mm/0.03in范圍內，可選擇橫移長度為1，3或5個截止
可以在水平，垂直或倒置位置上進行測量。
探頭有四個切換位置-軸向（與X軸重疊），900，1800，2700
即便是較難觸及的表面諸如內外徑，照樣也可測量。
在SPC-處理裝置上的集成數據輸出，能兼容大多數常用的數據處理系統。
容易辨認的LCD讀數顯示，對于以微英寸或微米為單位的粗糙度測量值，在橫移過表面半秒后就可顯示。
碰到“超出范圍”或“電壓低”的情況，在屏幕上也將提示
|
尺寸 |
140mm*76mm*25mm/5.5in*3in*1in |
|
重量 |
435g |
|
測量范圍 |
Ra 0.03mm to 6.35mm/1min to 250min Ry0.2mm to 25.3mm/8min to 999min Rmax0.2mm to 25.3mm /8min to 999min Rz0.2mm to 25.3mm /8min to 999min |
|
顯示分辨率 |
0.01mm/1min |
|
測量精度 |
滿足ASME-B46.1,ISO,DIN標準和MIL要求 |
|
數顯 |
LCD；還顯示；Batterylow (電池低)信號：H和L（測量值超出范圍） |
技術數據
探測和檢測長度
|
參數 |
檢測長度（名義） |
評估范圍 |
截止/轉換位置數 |
|
Ra/Ry |
2.0mm/.075 in |
0.8mm/.030 in |
1 |
|
3.5mm/.135 in |
2.4mm/.090 in |
3 |
|
|
Ra/Rz/Rmax |
5.0mm/.195 in |
4.0mm/.150 in |
5 |
檢測移動速度 5.08mm/.2每秒
截止 0.8mm/.30 in ASME 2RC-filter
測頭類型 壓電式
探針最大力 15.0mN/1500mfg
電池容量 一次性堿性電池，9V
電池容量 大約2500次測量，但取決于使用頻率和輸出次數，也可用外接電源
工作溫度 100 to450C/500to1130F
存儲溫度 -200to 650/-40 to 1490F
PocketSurf套組
EMD-1500-311 EGH-1019測頭 900 10mm 半徑，PMD-90101標定樣件
EMD-1500-321 EGH-1019測頭，900 10mm 半徑，PMD-9010精密樣件
EMD-1500-321 EGH-1026測頭，900 5mm 半徑，PMD-90101，標定樣件，含測試合格證
EMD-1500-322 EGH-1026測頭，900 5mm 半徑，EMD-90010精密樣件
標準配置
每套pocketSurf工器具都裝在一個定制的盒中，里面包括一臺pocket Surf測量?jī)x，一個通用測頭和一個3.2mm/125min(含義)標準檣件
附件
EBY-1014 9V堿性電池
EPL-1681 座板，當用標準樣件校正義儀器時用到統計打印機MSP2和數據電纜。
